IWAC220


IWAC 220



IWAC220是由双10寸中低频和双1.73寸高频单元组合而成的全频两分频垂直线阵音箱模块。
单个音箱模块覆盖角是120°x10°,最大猝发声压可达136dB(数据为单只模块1米距离测量),独有地面预置角度整套快速安装悬架的设计专利,是同类产品的四倍安装速度,甚至一个人就可安装到位。
IWAC220可配搭SUB118TL/SUB136/SUB136T超低频音箱。

应用

这款产品可含盖各类型的中小型流动演出和各种需要一定中程覆盖的扩声场合。

系统构成:
IWAC220是由双10寸中低频和双1.73寸高频单元组合而成的全频两分频垂直线阵音箱模块;
音质体现:
IWAC线阵列崇尚以物理纠正和贴合应用的方法设计产品,专业的安装设计,简单的应用调整,具有优良的相位和频率响应,令你远距离聆听也倍感亲和;卓越的音质体现;
悬挂安装:
IWAC220i(W)是专门为固定安装工程设计的。挂件从插销连接改为螺丝连接,具有简单可靠,一劳永逸的特点;固定悬挂安装;
线阵设计:
桦木隼拼结构的箱体,加以耐磨涂层,悬挂设计件是专门为固定安装设计的,提供黑白两款颜色选择。是流动版本专门用于固定安装工程的版本;
覆盖范围:
产品设计覆盖角是120°x10°,中低频16Ω,高频16Ω。AES功率能承受500W,具有最高达136dB的高声压输出。(数据为单只模块1米距离测量);

参数



型号 IWAC220 IWAC220i/IWAC220iW
承受功率(100~20kHz) LF:500W / HF:110W (AES) LF:500W / HF:110W (AES)
音乐功率(100~20kHz) LF:1000W / HF:220W LF:1000W / HF:240W
标称阻抗 LF:16Ω / HF:16 Ω LF:16Ω / HF:16 Ω
频率响应 LF:80~3.2kHz ;
HF:1.5k~18kHz
LF:50~3.2kHz ;
HF:1.5k~15kHz
工作频响范围 80~18kHz(-10dB) 80~18kHz(-10dB)
灵敏度 LF:100dB / HF:113dB LF:100dB / HF:113dB
最大声压 >136dB(在半空间下1米处的峰值水平) >136dB(在半空间下1米处的峰值水平)
水平覆盖 120° 120°
垂直覆盖 10°(每单元) 10°(每单元)
低频 2只10″钕外磁锥形驱动单元 2只10″钕外磁锥形驱动单元
低频音圈直径 2.5″(65mm) 2.5″(65mm)
高频 2只1.73″压缩驱动器 2只1.73″压缩驱动器
高频音圈直径 1.73″(44mm) 1.73″(44mm)
喉咀直径 1″(25.5mm) 1″(25.5mm)
连接 2xNEUTRIK® NL4型音箱螺旋座并联; LF:±1 / HF:±2 2xNEUTRIK® NL4型音箱螺旋座并联;LF:±1  / HF:±2
箱体材质 数控加工,入隼拼接,15mm桦木多层胶合板;砂质文理耐磨环保喷漆涂层
悬挂配件 箱体集成、钢板拼接,喷漆/电泳处理;配4条 Ø10不锈钢安全磁力插销1°/步,单机最大10°可调;最大吊挂数量:≤16只 箱箱体集成、钢板拼接,喷漆处理;配8颗M6、4颗M10螺钉1°/步,单机最大10°可调;最大吊挂数量:≤12只
产品尺寸 (mm) W742xH287xD425(IWAC220) / W810xH1370xD660(IWAC220-4UVTS) W730xH287xD421
净重(kg)  34.5(IWAC220) /175(IWAC220-4UVTS) 25.3
毛重(kg) 33.5 33.5

注意:
Verity Audio保留对以上参数的解释权,参数有所变动恕不再另行通告,最有参数以产品说明书为准。

尺寸

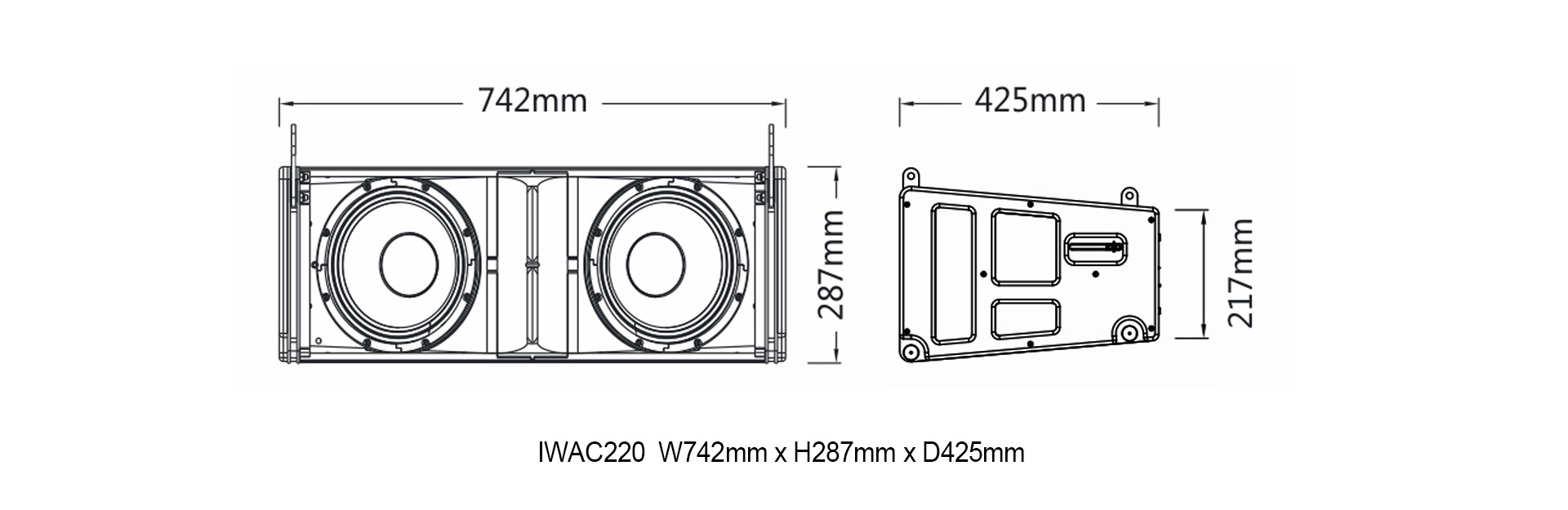

IWAC220
IWAC220

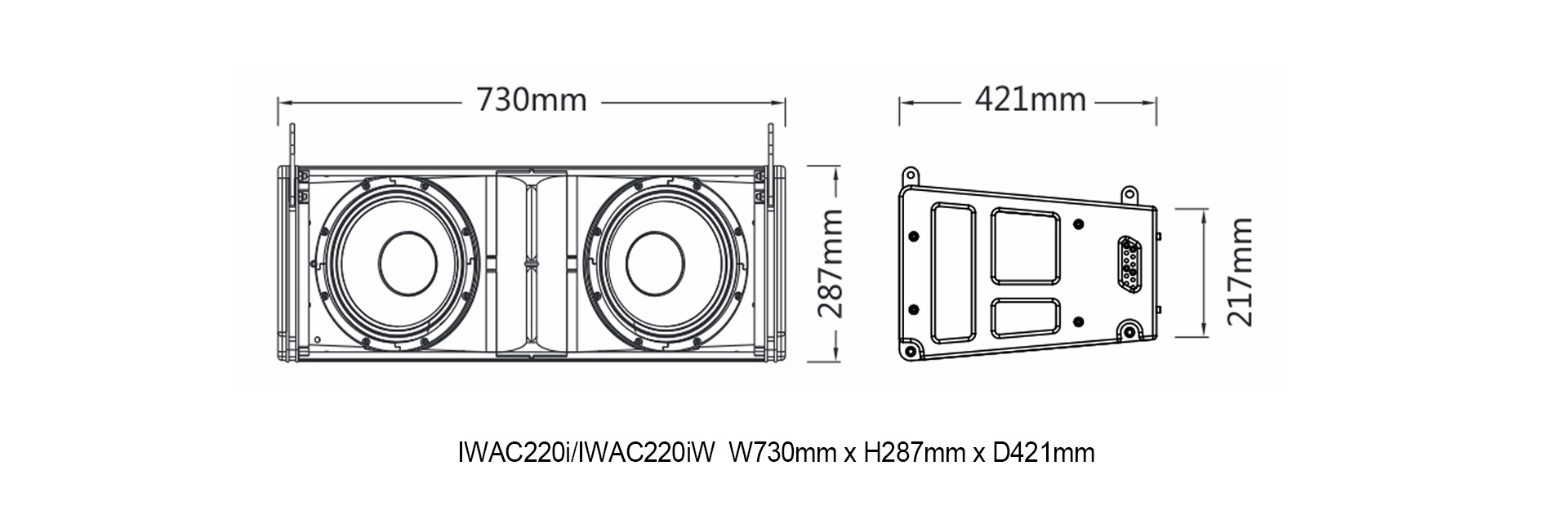

IWAC220i/IWAC220iW
IWAC220i
